Kepiye Kontaktor lan Sekring DC Bisa Bebarengan?

I. Definisi Fungsional: Arsitektur Proteksi Dual-Layer kanthi Peran sing Ditetepake kanthi Cetha

Kontaktor DC: Saklar Eksekutif sing Bisa Dikontrol

Kontaktor DC minangka piranti saklar elektromekanis sing nyambungake lan medhot sirkuit DC daya dhuwur ing perintah sistem kontrol. Fungsi inti ing stasiun pangisi daya kalebu:

•Kontrol Mulai/Stop Ngisi daya: Nutup kanggo netepake path pangisian daya marang printah saka BMS utawa pangisi daya controller, lan mbukak kanggo medhot sambungan sawise completion.

•Isolasi Darurat: Nglakokake pedhot daya sing dikontrol nalika nampa prentah nalika sistem ndeteksi kahanan sing ora normal kayata over-temperature, over-voltage, utawa kesalahan insulasi.

•Manajemen pra-pengisian: Dianggo karo resistor pra-daya kanggo matesi arus inrush sadurunge sirkuit utama energized, nglindhungi kapasitor bus.

Sekring DC: Piranti Proteksi Ultimate Pasif

Sekring minangka unsur protèktif siji-guna sing bisa nginterupsi arus gangguan sadurunge nyebabake karusakan sing ora bisa dibalèkaké. Bedane dhasar antarane sekring tumindak cepet kelas semikonduktor sing digunakake ing stasiun pangisi daya DC lan sekring industri biasa yaiku:

•Tanggapan tingkat mikrodetik: Luwih cepet tinimbang puluhan milidetik sing dibutuhake kanggo aktuasi mekanik kontaktor.

•Karakteristik Watesan Saiki: Watesan energi saiki fault ing watesan tahan piranti daya hilir (IGBT/SiC).

•Kapabilitas DC Arc-Quenching: Gangguan sing dipercaya ing sistem DC 500V–1500V tanpa risiko nyala maneh.

•Ringkesan Posisi: Contactor punika kontrol "safety gate"; sekring punika indispensable "garis pungkasan pertahanan."

II. Logika Teknik Pencocokan Terkoordinasi

Desain proteksi stasiun pangisian daya adoh saka mung nginstal rong piranti ing pager sing padha. Hubungan koordinasi kasebut minangka logika teknis inti saka arsitektur perlindungan berlapis.

Topologi Sirkuit Daya Khas

Input Grid → Modul AC/DC → Bus DC → Sekring → Kontaktor Utama → Kontaktor + Resistor → Antarmuka Kendaraan

Hierarki Pangreksan lan Wektu Tanggepan

Mode Gagal Biasa saka Koordinasi Ora Cocok

Kriteria Desain Inti: Nilai I²t let-through sekring kudu kurang saka nilai I²t tahan sirkuit cendhak saka kontaktor sing dilindhungi.

III. Lima Parameter Teknis Kunci kanggo Cocog lan Seleksi

1. Rated Voltage: DC-Spesifik karo Ample Margin

Wiwit arus DC ora duwe titik nul-nyebrang alami, kepunahan busur luwih angel tinimbang ing sistem AC. Mulane, logika pilihan kanggo piranti khusus DC dhasar beda karo piranti AC.

Prinsip pilihan: Tegangan sing dirating saka sekring lan kontaktor kudu ≥ voltase bus DC maksimum sistem.

•800V platform pangisian daya → Dianjurake 1000V DC utawa HFS luwih

•Sistem panyimpenan energi 1500V → Kudu milih 1500V DC utawa rating sing luwih dhuwur

Peringatan Teknik: Larang banget ngganti produk sing dirating AC kanggo piranti khusus DC. Gagal mateni busur kanthi efektif sajrone gangguan gangguan bisa nyebabake akibat bencana.

2. Rated Saiki: Margin kanggo Kontaktor, I²t Pitungan kanggo Sekring

Kontaktor DC:

• Rating saiki terus-terusan kudu ngluwihi saiki output maksimum stasiun daya.

• Faktor pengalaman Teknik: Pilihan sing disaranake kira-kira 1.2 ×.

Sekring DC:

•Seleksi kudu ora adhedhasar mung ing dirating saiki; Kapasitas I²t lan breaking kudu dievaluasi kanthi lengkap.

•Fuse leleh I²t kudu ngisor tahan I²t modul semikonduktor sing dilindhungi (IGBT/SiC).

• Faktor pengalaman Teknik: Pilihan sing disaranake kira-kira 1,5 ×.

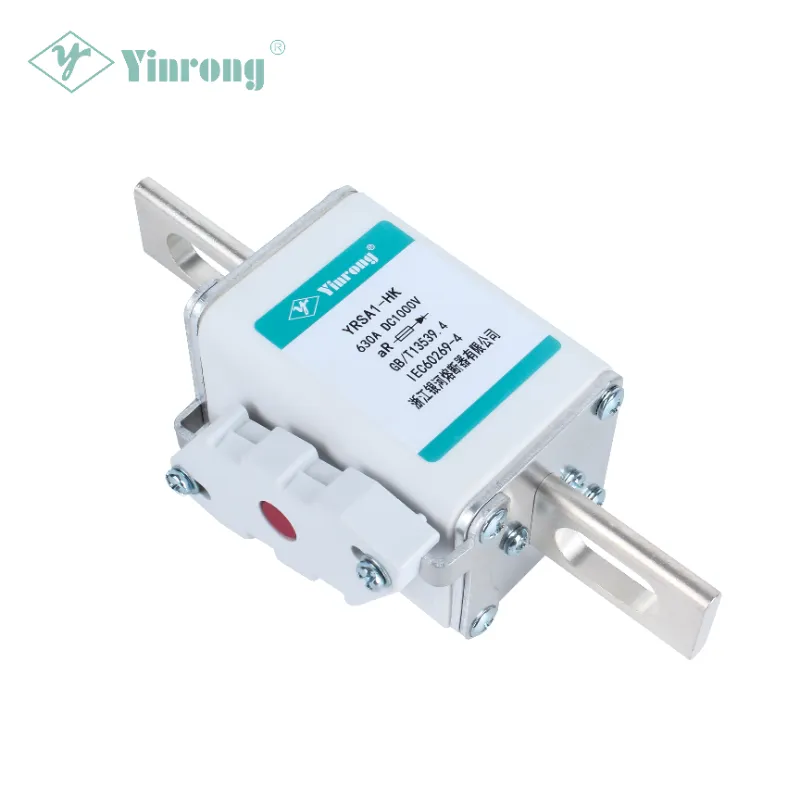

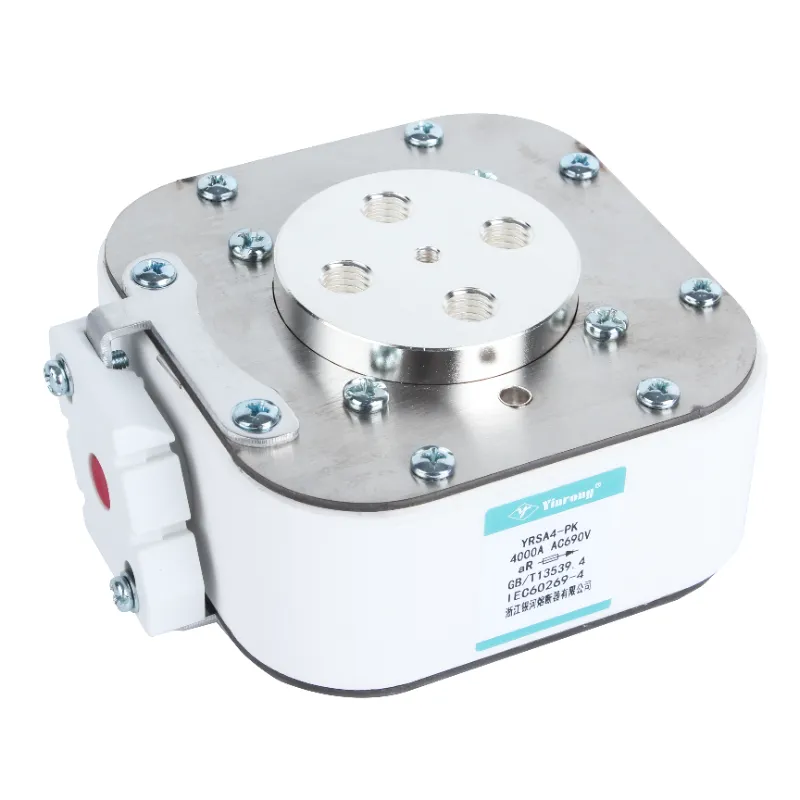

Seri YRSA saka Zhejiang Galaxy Fuse isine voltase dirating saka 690V kanggo 1500V lan dirating arus saka 10A kanggo 3000A, nampilaken tembaga murni dilapisi salaka utawa murni perak variabel-salib-bagean unsur sekring, dumunung ing dhuwur-kekuatan alumina tabung Keramik, karo dhuwur-kemurnian kuarsa sanding minangka arc-quench medium.

3. Koordinasi I²t: Parameter Inti Desain Cocokake

I²t (ampere-kuadrat-detik) minangka indikator kuantitatif paling kritis ing pilihan sing cocog karo sekring lan kontaktor.

Hubungan Kendala Pilihan:

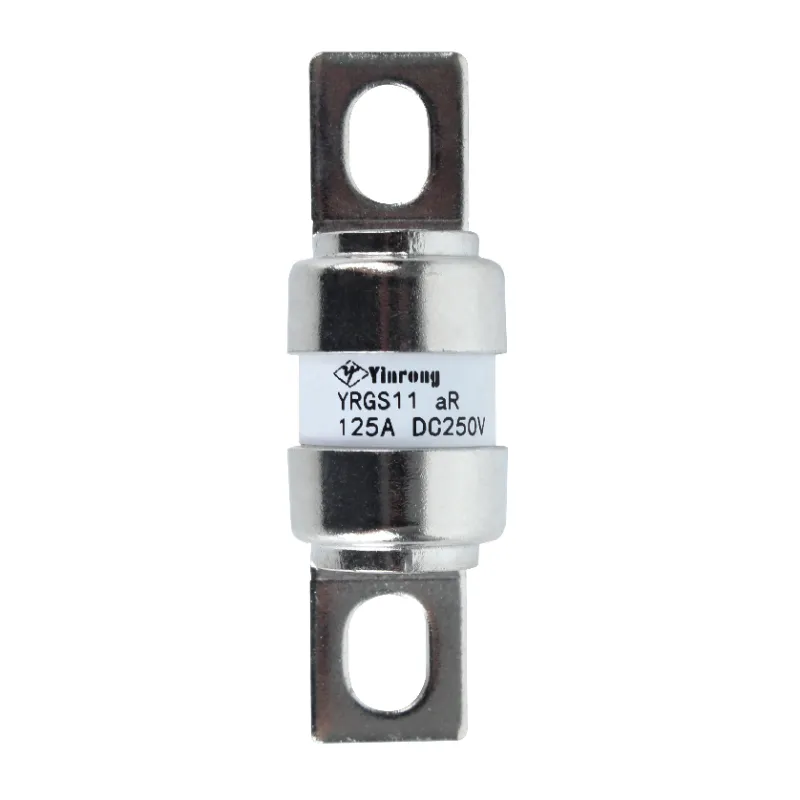

Seri sekring tumindak cepet Galaxy Fuse nduweni nilai I²t sing sithik, kemampuan mbatesi arus sing kuat, lan kapasitas pemecah sing dhuwur, saengga cocog kanggo proteksi sirkuit cendhak piranti semikonduktor lan peralatan lengkap.

4. Koordinasi Milih Wektu-Saiki

Ing arsitektur proteksi multi-level, piranti protèktif sing paling cedhak karo titik kesalahan kudu dioperasikake dhisik.

5. Suhu sekitar lan Derating

Stasiun pangisian daya disebarake ing macem-macem lingkungan, kanthi syarat teknis saka -40 ° C suhu kurang nganti +85 ° C suhu dhuwur. Loro sekring lan kontaktor kudu kapasitas-derated miturut suhu lingkungan nyata.

IV. Galaxy Fuse: Pilihan Profesional kanggo Perlindhungan Stasiun Pengisian Daya DC

Didegaké taun 1980,Zhejiang Galaxy Fuse Co., Ltd. minangka perusahaan sekring profesional sing nggabungake R&D, pengujian, manufaktur, penjualan, lan impor / ekspor. Minangka perusahaan kunci ing tilas Kamentrian Bangunan Mesin lan produsen sekring utama ing China, produk utama perusahaan kalebu sekring DC fotovoltaik, sekring kendaraan energi anyar, lan sekring stasiun pengisian daya. Produk tundhuk karo IEC 60269, GB / T 13539.4, lan standar internasional lan domestik liyane, lan diekspor menyang luwih saka 80 negara lan wilayah kalebu Eropa, Amerika, Asia Tenggara, lan Timur Tengah.

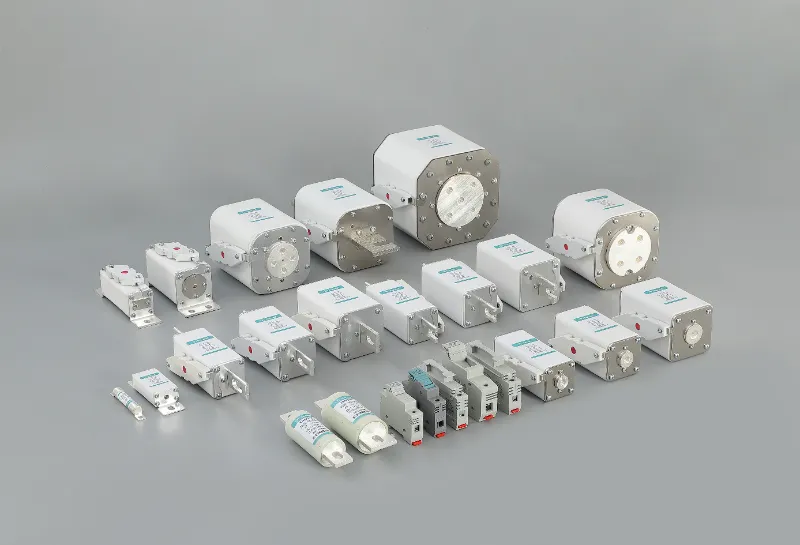

Dianjurake Seri Produk Proteksi DC kanggo Stasiun Pengisian Daya

Kaluwihan Teknis inti Galaxy Fuse

•Sertifikasi Internasional Seri Lengkap: Akeh seri wis lulus sertifikasi TÜV, UL, CE, lan CQC. Sistem manajemen meliputi IATF 16949, ISO 9001, ISO 14001, dan ISO 45001.

•Solusi Koordinasi Mature: Pengalaman koordinasi teknik ekstensif karo kontaktor DC mainstream lan solusi pilihan sing diwasa.

•Dhukungan Data Teknis Lengkap: Nyedhiyakake kurva I²t sing diukur lan kurva saiki sing dipotong kanggo nggampangake petungan koordinasi sing tepat karo kontaktor.

Akumulasi Teknis Deep: Nduwe luwih saka 48 model sarana lan paten penemuan kanggo manufaktur produk sekring, lan diakoni minangka perusahaan teknologi tinggi nasional ing taun 2017.

• Partisipasi Standar Industri: Produk tundhuk karo GB / T 13539.4, IEC 60269, lan sawetara standar internasional lan domestik liyane.

V. Kesimpulan

Sing cocog karo kontaktor lan sekring ing stasiun pangisi daya DC bisa diringkes kanthi teknis minangka: layering fungsional, koordinasi wektu, lan interlocking parameter.

•Sekring nglakoni interupsi arus hubung singkat tingkat mikrodetik kanggo njamin keamanan IGBT/SiC lan semikonduktor daya liyane.

• Kontaktor tanggung jawab kanggo manajemen switching sing dikontrol, nglakokake wiwitan / mandheg lan perintah pamisahan darurat.

•Loro dadi redundansi serep bebarengan, mbentuk alangi safety dual.

Nalika dicocogake kanthi bener, saben nindakake tugas dhewe kanthi pertahanan berlapis; yen ora cocog, akibat saka kegagalan proteksi nganti kehabisan peralatan.

Kanthi luwih saka 40 taun pengabdian kanggo R&D lan manufaktur sekring berkualitas tinggi, Galaxy Fuse komitmen nyedhiyakake solusi perlindungan sirkuit sing aman lan dipercaya kanggo stasiun pangisi daya DC.

Kanggo dhukungan teknis babagan pilihan sekring kanggo sistem proteksi stasiun pengisian DC utawa koordinasi karo kontaktor, manggahubungi tim teknis Galaxy Fuse.
