Sekring Cepet Tumindak vs Sekring Biasa: Apa Bedane Nyata?

Ing desain sistem elektronik daya, pilihan sekring langsung nemtokake margin safety peralatan lan efektifitas pangayoman fault. Nalika ngadhepi sekring sing tumindak cepet lan sekring biasa, akeh insinyur nggawe pilihan kasar mung adhedhasar arus lan voltase sing dirating, ora ngerteni beda dhasar ing ilmu material, mekanisme respon, lan skenario aplikasi. Pengawasan iki bisa nyebabake risiko serius ing sistem panyimpenan energi lan energi anyar.

Artikel iki menehi analisis sistematis saka beda inti antarane sekring cepet-tumindak lan sekring biasa-saka desain struktural lan mekanisme fusing kanggo wates aplikasi-kanggo bantuan engineers pancasan pilihan akurat.

Struktur lan Bahan: Saka "Kawat Logam" nganti "Elemen Fusible Presisi"

Unsur fusible saka sekring biasa biasane digawe saka kawat logam wangun geometris, nampilaken struktur prasaja lan biaya manufaktur murah. Logika fusing gumantung ing panas Joule sing diasilake dening arus kakehan dhewe; nalika akumulasi panas tekan titik leleh, unsur nyawiji lan mbukak sirkuit. Desain iki cocog kanggo skenario sing respon cepet ora kritis, kayata proteksi kakehan kanggo kabel lan kabel.

Sekring kanthi cepet, nanging, dioptimalake khusus ing materi lan struktur. Unsur fusible sawijining digawe saka salaka murni, tembaga-dilapisi salaka, utawa tembaga murni, shaped minangka strip tipis persegi dowo karo narrowed gulu bunder-bolongan, lan wis-diposisikan kurang titik leleh-titik solder ing lokasi tartamtu. Ingenuity saka desain iki dumunung ing kasunyatan sing nalika kakehan utawa kurang-multiple short-circuit saiki occurs, titik solder leleh pisanan, lan liwat efek metalurgi, accelerates severance cepet saka unsur ing gulu narrowed, nampa gangguan sirkuit ing microseconds kanggo milliseconds.

Intine, sekring biasa gumantung ing "akumulasi panas alami", dene sekring sing tumindak cepet entuk "pemecahan kanthi cepet" liwat rekayasa struktural lan material - iki minangka prabédan paling dhasar ing antarane loro kasebut.

Kacepetan Respon: Ing Millisecond vs. Microsecond Gap

Kacepetan respon minangka pembeda paling intuisi ing antarane rong jinis sekring.

Kanggo sekring biasa, wektu fusing berbanding terbalik karo pirang-pirang arus kakehan: sing luwih dhuwur saiki ngluwihi nilai sing dirating, luwih cendhek wektu fusing; Kosok baline, ing kelipatan kakehan ngisor, wektu fusing bisa ngluwihi kanggo sawetara detik utawa malah maneh. Karakteristik "tundha wektu" iki bisa ditampa ing proteksi kabel amarga kabel duwe kapasitas termal tartamtu lan kemampuan kakehan jangka pendek.

Sekring kanthi cepet tumindak kanthi beda. Thanks kanggo mekanisme "nyepetake" titik solder titik leleh sing kurang lan efek konsentrasi kepadatan saiki saka struktur gulu sing sempit, sekring kanthi cepet bisa mbusak sirkuit ing milidetik utawa malah mikrodetik. Kacepetan ekstrem iki ora ditindakake kanggo kepentingane dhewe, nanging kanggo ngilangi arus kesalahan sajrone watesan wektu piranti semikonduktor (kayata IGBT, SiC MOSFET, lan dioda penyearah) bisa tahan - toleransi termal semikonduktor biasane mung ing urutan milidetik, lan sekring biasa ora bisa nyukupi syarat perlindungan iki.

Skenario Aplikasi: Target Proteksi Netepake Logika Pilihan

Watesan aplikasi sekring cepet lan sekring biasa ditetepake kanthi alami miturut karakteristik respon masing-masing.

Sekring biasa utamané digunakake kanggo kakehan lan pangayoman short-circuit saka kabel lan kabel. Kabel duwe inersia termal tartamtu; overloads short-term ora langsung nimbulaké karusakan jampel, supaya wektu tundha tartamtu ing operasi sekring diijini. Iki nerangake kenapa sekring biasa tetep digunakake ing distribusi bangunan lan saluran listrik industri.

Sekring cepet tumindak, ing tangan liyane, dirancang kanggo nglindhungi piranti daya semikonduktor lan rakitan rectifier. Ing inverter fotovoltaik, stasiun pangisian daya DC, lan konverter panyimpenan energi (PCS), modul IGBT lan SiC banget rentan kanggo arus luwih-yen ana sirkuit cendhak, arus kudu diresiki sajrone atusan mikrodetik, utawa piranti bakal rusak kanthi permanen. Sekring sing cepet tumindak minangka solusi kanggo syarat kasebut.

Utamane ing sistem panyimpenan energi (ESS), aplikasi sekring kacepetan dhuwur iku kritis. Arus short-circuit ing kluster baterei nduweni voltase DC dhuwur, gedhene saiki dhuwur, lan ora nul-nyebrang alam, manggonke panjaluk kenceng ing interrupting kapasitas lan arc-quenching kinerja. Sekring DC kacepetan dhuwur kanggo panyimpenan energi ora mung kudu menehi respon cepet nanging uga bisa mateni busur kanthi aman tanpa mbatesi ing kahanan DC voltase dhuwur, nalika nyedhiyakake kapasitas pemecah sing cukup kanggo nangani arus sirkuit cendhak sing dhuwur banget sing bisa dikirim dening klompok baterei.

Klasifikasi IEC: Pamisahan Teknis Antarane aR lan gG

Saka perspektif standar sekring International Electrotechnical Commission (IEC), prabédan antarane sekring cepet lan biasa luwih diukur lan standar.

Sekring biasa biasane tiba inggG(perlindungan kabel lengkap), nawakake kakehan lengkap lan proteksi sirkuit cendhak nanging kanthi wektu operasi sing luwih dawa, cocog kanggo distribusi umum lan proteksi kabel.

Sekring cepet tumindak kalebu ingaR(proteksi semikonduktor jarak sebagean). Sekring aR dirancang khusus kanggo proteksi piranti semikonduktor, kanthi nilai I²t sing sithik banget (energi let-through) lan kemampuan mbatesi arus sing kuwat. Bisa ngilangi arus kesalahan ing tahap awal kesalahan, mbatesi energi kesalahan sajrone kemampuan tahan piranti semikonduktor. sekring aR ora nangani pangayoman kakehan kurang-multiple-fungsi iki diutus kanggo sistem kontrol utawa contactors, mbentuk hirarki fungsi cetha.

Galaxy Fuse: High-Speed ​​Fuse Solutions kanggo Energi Anyar lan Panyimpenan Energi

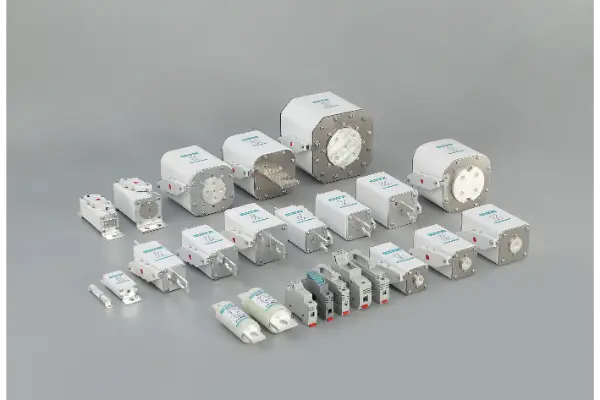

Galaxy Fusewis luwih saka 40 taun pengalaman ing sekring R&D lan manufaktur, mbangun expertise technical jero ing bagean sekring cepet-tumindak. Kanggo aplikasi energi anyar kayata inverter fotovoltaik, stasiun pangisian daya DC, lan konverter panyimpenan energi, Galaxy Fuse nawakake macem-macem sekring kacepetan dhuwur kanthi kinerja dhuwur.

Sistem Panyimpenan Energi Khusus Sekring Kecepatan Tinggiminangka area fokus utama kanggo Galaxy Fuse. Sistem panyimpenan energi nuntut luwih akeh saka sekring tinimbang aplikasi industri umum: Tegangan DC nganti 1500V, arus short-circuit tekan atusan kiloampere, lan kabutuhan mutlak punah busur lan linuwih gangguan ing lingkungan baterei sing ditutup. Produk seri panyimpenan energi Galaxy Fuse nggunakake unsur fusible perak murni lan media arc-quenching pasir kuarsa kemurnian dhuwur, digabungake karo desain struktur gulu sing dioptimalake, kanggo mesthekake respon tingkat mikrodetik lan gangguan sing bisa dipercaya ing kahanan fault sing ekstrim.

Keuntungan Teknis Inti:

●Elemen Tembaga Berlapis Perak Murni / Perak:Titik leleh rendah lan konduktivitas dhuwur njamin respon cepet

●Struktur Necked Optimized:Kontrol sing tepat saka titik fusing kanggo gangguan busur sing konsisten

●High-Purity Sand Quartz Arc Quenching:Cepet nyerep energi busur lan nyuda restriking

● Sertifikasi Lengkap:Produk tundhuk karo IEC60269, GB13539, lan standar internasional liyane, kanthi pirang-pirang seri sing nyekel sertifikasi UL, TUV, lan CE

●Dhukungan Data Teknis Lengkap:Nyedhiyakake kurva I²t sing diukur lan kurva saiki sing dipotong, nggampangake kalkulasi koordinasi perlindungan sistem sing akurat kanggo para insinyur

Kesimpulan

Bentenipun antarane sekring cepet lan biasa ngluwihi tingkat lumahing "cepet versus alon." Saka pilihan materi lan optimasi struktural kanggo mekanisme respon lan klasifikasi IEC, loro makili filosofi pangayoman tanggung beda.

Sekring biasa nglindhungi "kapasitas termal" kabel; sekring cepet-tumindak nglindhungi "jendela pecah" semikonduktor. Ing sektor energi lan panyimpenan energi sing berkembang kanthi cepet saiki, pangerten lan nggunakake kanthi bener nilai unik saka sekring cepet tumindak minangka katrampilan penting kanggo saben insinyur elektronika daya.

Galaxy Fuse - luwih saka 46 taun komitmen kanggo manufaktur sekring berkualitas tinggi, darmabakti kanggo nyedhiyakake solusi perlindungan sirkuit sing aman lan dipercaya kanggo sistem panyimpenan energi lan energi anyar global.

Kanggo dhukungan teknis babagan pilihan sekring kacepetan dhuwur kanggo panyimpenan energi utawa peralatan energi anyar, manggahubungi Galaxy Fusetim teknis.
