Analisis Pilihan sekring kanggo Perlindhungan Uploaded PhotoVoltaic ing sistem generasi daya Photovoltic solar

Sistem Generasi Power Photovoltaic (disingkat minangka PV) kasusun saka komponen lan subsistem sing bisa langsung ngowahi energi Cahaya dadi energi listrik, yaiku unit inti. Uploaded fotovolta langsung ngowahi radiation surya dadi kekuwatan DC kanthi nyambungake panel DC kanthi nyambungake panel solar menyang kothak sambungan fotovolta, banjur konverter menyang inverter utawa langsung ditrapake liwat kothak sambungan. Minangka bagean saka sistem sing akun nganti 70% biaya kasebut, nglindhungi Uploaded Photoovolta lan optimasi efisiensi generasi tenaga pembangunan teknologi.

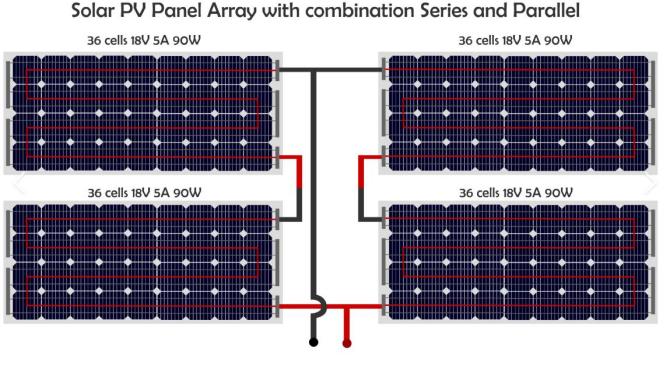

Kanggo nambah efisiensi sistem fotovolta, panel pirang-pirang Photovolta sing gegandhengan karo seri kanggo mbentuk senar photoovolta, lan pirang-pirang klompok senar Photovolta disambungake karo paralel kanggo mbentuk Array fotovolasi. Saiki Array Photovolta sing dikubali liwat kothak sambungan lan mlebu link aplikasi hilir. Kanggo nyegah panel fotovoltaik dadi beban energi lan mengaruhi efisiensi generasi tenaga dhewe yen salah, lan kanggo nyegah ora normal, lan kanggo nyegah bahaya sing ora ana gandhengane, lan kanggo nyegah ora normal utawa nyegah bahaya sing ora bisa dibalekake, lan kanggo nyegah bahaya sing ora kuwatir, lan saben senar kudu diinstal nganggo sekring. Nalika Fault Circuit sing cendhak ana ing senar fotovolta ing senar fotovolta, siram seri bakal cepet-cepet jotosan lan ngisolasi bagean sing salah kanggo njamin operasi normal.

Kajaba iku, sekring lempang uga bisa menehi perlindungan marang arus ing sutrian panganan saka komponen hilir, utamane nalika saiki circuit compuit luwih dhuwur tinimbang saiki tunggal senar pv. Kapasitas pemecahan sekring kudu bisa nutupi kahanan sing ekstrem kanggo nglindhungi operasi sistem sing aman.

Standar Internasional lan Spesifikasi Domestik

Ing babagan perlindungan sisih PV DC, standar internasional lan domestik sing cocog nyedhiyakake tuntunan penting. Contone, Artikel 690.99 saka standar nasional ASNasi / NFPA 70"Kode Elektrik Nasional" (NEC) kanthi jelas nyatakake konduktor lan peralatan ing sirkuit subsystem PV, sirkuit output inverter, lan sirkuit baterei mesin Kajaba iku, China ngetrapake standar IEC sing padhaGB / T 16895.32-2021, sing nyatakake yen ana ing kahanan tes standar, nalika kapasitas sing terus-terusan nganggo kabel kasebut padha karo utawa luwih saka 1,25 kali sing ringkes bisa digatekake, nanging uga dieling-eling kanggo milih sekring khusus Pabrikan produk produk.

IEC wis ngembangakeIEC 60269-6 standarKhusus kanggo sekring perlindungan sistem fotovoltaic, sing jelas nyatakake syarat-syarat fuse fotovoltaic, kayata bisa tahan arus sirkuit sing terus-terusan lan jotosan cepet. Ing wektu sing padha, ulasan teknis UlJudhul 2529Nyedhiyakake tuntunan penting kanggo sekring low-voltase ing sistem photovoltaic. Kaloro rada beda ing pitungan ing jaman saiki lan panggunaan koefisien koreksi suhu.

Pertimbangan pilihan sekring

Nalika milih sekring ing sistem photovoltaic, pratondho ing ngisor iki kudu fokus ing:

Voltage sing dirating: voltase rasiat sekring kudu nyukupi voltase terbuka maksimal (VOC) sing bisa dicukupi. Utamane ing wilayah sing adhem, nilai korek voltase terbuka ing panel fotovoltaic ing suhu sekitar sing kudu dianggep.

Rated in: Kanggo sekedhake disambungake ing seri Photovolta, panel Photovoltic, sing dirating saiki ing taun1.56 ISC (ISC minangka saiki cendhak) biasane dibutuhake. Standar IEC diubah ing taun -11.42 ISC, lan standar AS ing dina1.35 ISC. Sampeyan kudu dipilih kanthi kombinasi karo lingkungan aplikasi nyata.

Kapasitas breaking: Kapasitas sekring kudu cekap kanggo ngrampungake karo pucuk saiki sing cendhak lan nglindhungi peralatan saka karusakan.

Adaptasi lingkungan: Yen instalasi sing dhuwur utawa padhet, nilai sing dirating kudu dikurangi miturut rekomendasi pemuruan sekring kanggo njamin operasi stabil jangka panjang.

Kesimpulan

Pamasangan DC Fuse ing Arrays Photovoltaic ora mung cara kanggo nglindhungi peralatan lan nambah efisiensi generasi tenaga, nanging uga langkah sing penting kanggo njamin operasi aman kabeh sistem. Pilihan cukup sekring mbutuhake pertimbangan faktor sing komprehensif kayata panel fotovolta, cekak circuit, voltase mbukak, lsp kanggo njamin linuwih jangka panjang.

Contone, Zhejiang Galaxy Fuse Co., Ltd1000vdc 30A 10x38mm Solar Linklan1500VDC 30A 10x85mm Solar PV Fuse Linklan1500vdc 600VDC 68A 3L Tipe Link Fuse Solar PVFuse Photovoltaic wis akeh digunakake ing posisi perlindungan utama lemari cabinets fotovolta. Kanthi sertifikasi sing apik lan dhuwur, sekring iki nyedhiyakake solusi sing stabil lan dipercaya kanggo proyek generasi Power Photovoltaic, mbantu sistem kasebut kanthi efisien.
